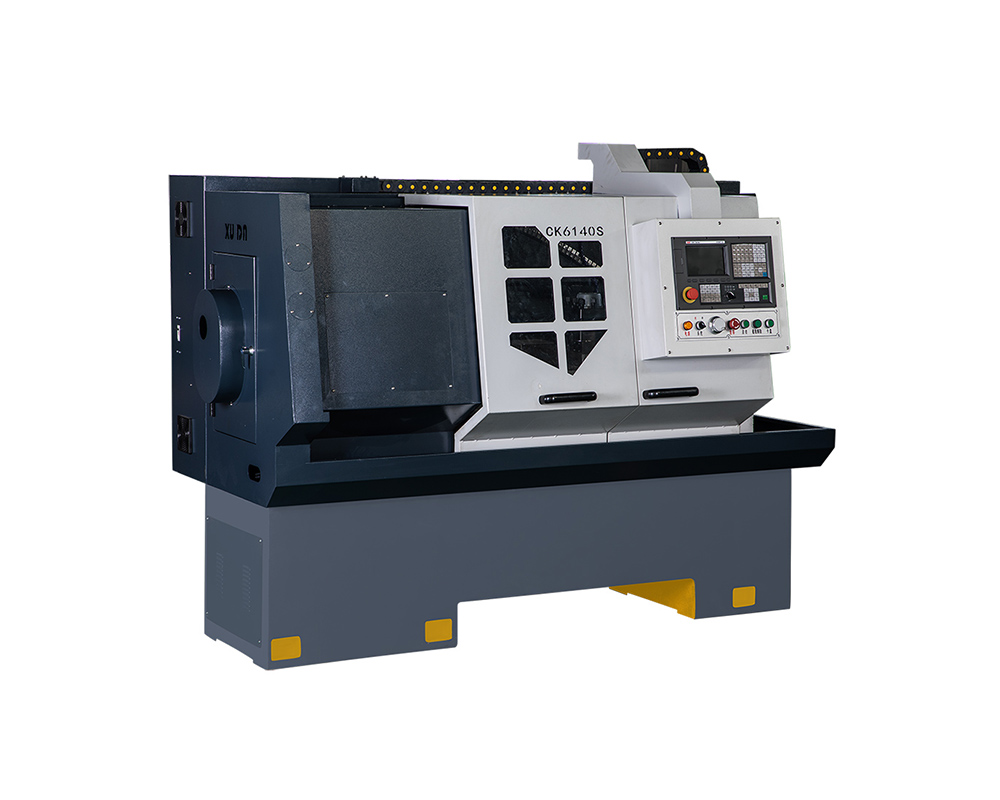

精密線軌斜車床技術參數Techincal data | 單位Unit | CK6136S | CK6140S | ||
加工范圍 working area |
最大回轉直徑 床身/拖板 |
Max.swing diameter Over bed/over slide |
mm | 360/150 | 410/220 |
最大加工長度 | Max.turning length | mm | 500 | 750 | |
最大車削直徑 | Max.turning dia | kw | 340 | 400 | |
最大過棒料直徑 | Max.bar through-hole | rpm | 48 | 58 | |
主軸 Spindle |
主軸端部形式 | Spindle nose size | type | 自制Homemade | 自制Homemade |
主軸孔直徑 | Spindle through hole | mm | 50 | 60 | |
主軸電機功率 | Spindle drive motor | kw | 5.5/7.5 | 5.5/7.5 | |
主軸最高轉速 | Max.Spindle speed | rpm | 2200 | 1800 | |
主軸夾持方式 | Work piece clamping method | N/A |
φ200 三爪卡盤 Three-jaw chuck |
φ250 三爪卡盤 Three-jaw chuck |
|
行程 Axis stroke |
X 軸移動量 | X-axis travel | mm | 230 | 230 |
Z 軸移動量 | Z-axis travel | mm | 700 | 950 | |
X 軸快速移動 | X-axis rapid traverse | m/min | 10 | 10 | |
Z 軸快速移動 | Z-axis rapid traverse | m/min | 10 | 10 | |
刀架 Turret |
標準刀座形式 | Toolholder type | N/A |
四工位電動刀架 four-station vertical turret |
四工位電動刀架 four-station vertical turret |
刀具尺寸 車削/鏜孔 |
Tool size Turning/Boring |
mm | 20x20/φ25 | 20X20/φ25 | |
尾座 Tailstock |
尾座套筒行程 | Tailstock sleeve strock | mm | 185 | 185 |
尾座套筒直徑 | Tailstock sleeve diameter | mm | 60 | 60 | |
尾座套筒錐孔 | Tailstock sleeve boring-hole | mm | MT4 | MT4 | |
精度 Accuracy |
重復定位精度 | X/Z axis repeating postioning accuracy | mm | 0.0075/0.01 | 0.0075/0.01 |
其他 Others |
機床尺寸 (長x寬x高) |
Overall size(LxWxH) | mm | 2050x1300x1580 | 2300x1300x1580 |
機床重量 | Net weight | KG | 1900 | 2100 |
