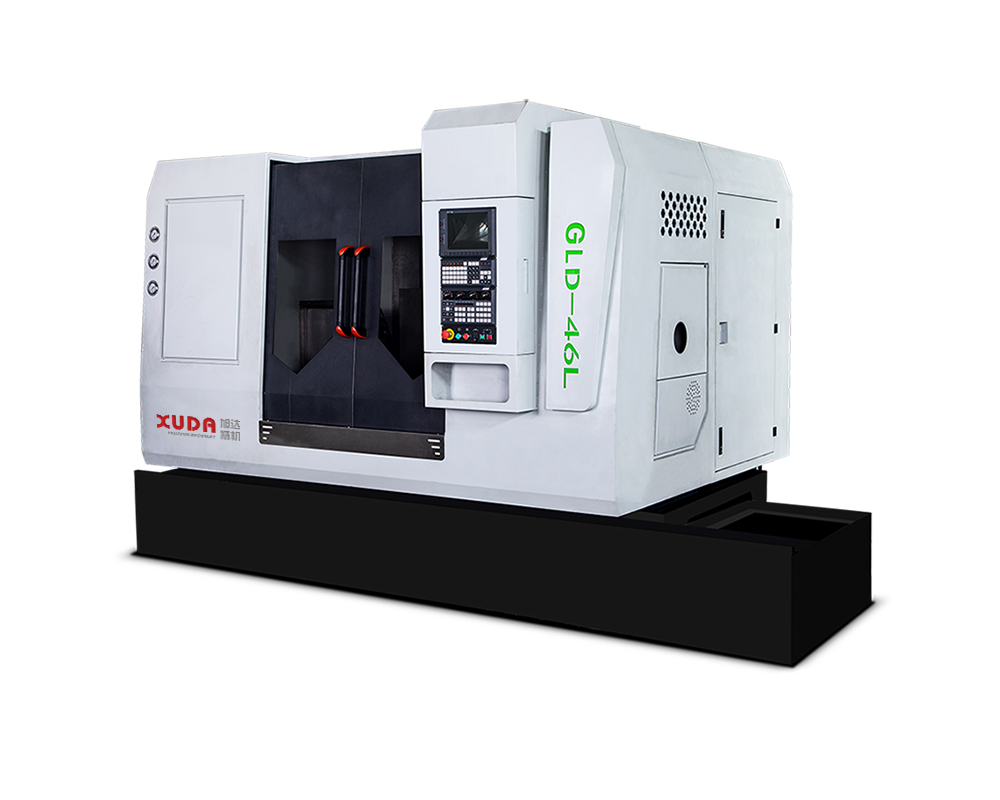

GLD46L
更高效?更高精?更高利用?更超前的 GLD46L 系列
1. 更高效：主軸轉速 6000 轉，快速移動 24 米 / 秒，可實現高速對接車銑復合加工。
2. 更高精：精選進口部件為主配置，通過先進的安裝和檢測工藝，實現μ級精密車削，并且保證加工表面光潔度。
3. 更高利用：可實現以車代磨，可粗精車工序合并，設備利用率高。
4. 更超前：雙主軸車銑復合中心采用雙主軸對置和立式布局，兩主軸可對一零件的正反兩面進行車銑復合加工，一次性完成形狀復雜的零件加工，是代表未來加工方向的機型。
聯系我們
1. 更高效：主軸轉速 6000 轉，快速移動 24 米 / 秒，可實現高速對接車銑復合加工。
2. 更高精：精選進口部件為主配置，通過先進的安裝和檢測工藝，實現μ級精密車削，并且保證加工表面光潔度。
3. 更高利用：可實現以車代磨，可粗精車工序合并，設備利用率高。
4. 更超前：雙主軸車銑復合中心采用雙主軸對置和立式布局，兩主軸可對一零件的正反兩面進行車銑復合加工，一次性完成形狀復雜的零件加工，是代表未來加工方向的機型。
產品詳情
| 雙主軸車銑復合數控機床技術參數Techincal data | 單位Unit | GLD46L | |||
|
加工范圍 working area |
最大回轉直徑 | Max.swing diameter | mm | 260 | |
| 最大加工長度 | Max.turning length | mm | 200 | ||
| 最大過棒料直徑 | Max.bar through-hole | mm | 46 | ||
|
C1/C2 主軸 C1/C2Spindle |
主軸端部形式 | Spindle nose size | type | A2-5 | |
| C1 主軸孔直徑 | C1 Spindle through hole | mm | 56 | ||
| C2 主軸孔直徑 | C2 Spindle through hole | mm | 56 | ||
| 主軸電機功率 | Spindle drive motor | kw | 5.5 | ||
| 主軸最高轉速 | Max.Spindle speed | rpm | 6000 | ||
| 主軸夾持方式 | Work piece clamping method | N/A |
6/8 液壓寸卡盤 Hydraulic chuck |
筒夾 Collet chuck |
|
|
床身結構 Bed structure |
床身結構 | Bed structure | type |
90°床身 Integral bed |
|
|
行程 Axis stroke |
X1/2 軸移動量 | X1/2-axis travel | mm | 260 | |
| Y1/2 軸移動量 | Y1/2-axis travel | mm | 450 | ||
| Z1 軸移動量 | Z1-axis travel | mm | 300 | ||
| Z2 軸移動量 | Z2-axis travel | mm | 600 | ||
| X1/2 軸快速移動 | X1/2-axis rapid traverse | m/min | 24 | ||
| Y1/2 軸快速移動 | Y1/2-axis rapid traverse | m/min | 24 | ||
| Z1/2 軸快速移動 | Z1/2-axis rapid traverse | m/min | 24 | ||
|
刀架 Turret |
標準刀座形式 | Toolholder type | N/A |
排刀 Blade row |
動力頭+ 排刀 Live tool+ Blade row |
|
精度 Accuracy |
重復定位精度 | X/Z/Y axis repeating postioning accuracy | mm | 0.005 | |
|
其他 Others |
機床尺寸 （長x寬x高） |
Overall size(LxWxH) | mm | 3000X2200X2500 | |
| 機床重量 | Net weight | KG | 8000 | ||
|
標準附件：工具箱，說明書，使用手冊，潤滑系統，電控系統，冷卻系統，照明系統，液壓筒夾（卡盤），防護罩 Standard: Toolbox, instruction manual, instruction manual, lubrication system, electric control system, cooling system, lighting system, hydraulic collet (chuck), protective cover |
|||||
|
選配附件：動力頭，自動門，桁架上下料，6 關節機器人，自動送料機，排屑機，視覺系統，對刀儀，防碰撞儀，高壓冷卻系統，自動斷屑程序 Optional: Power head, automatic door, truss loading and unloading, 6-joint robot, automatic feeder, chip conveyor, vision system, tool setting instrument, anti-collision instrument, high pressure cooling system, automatic chip breaking program |
|||||
