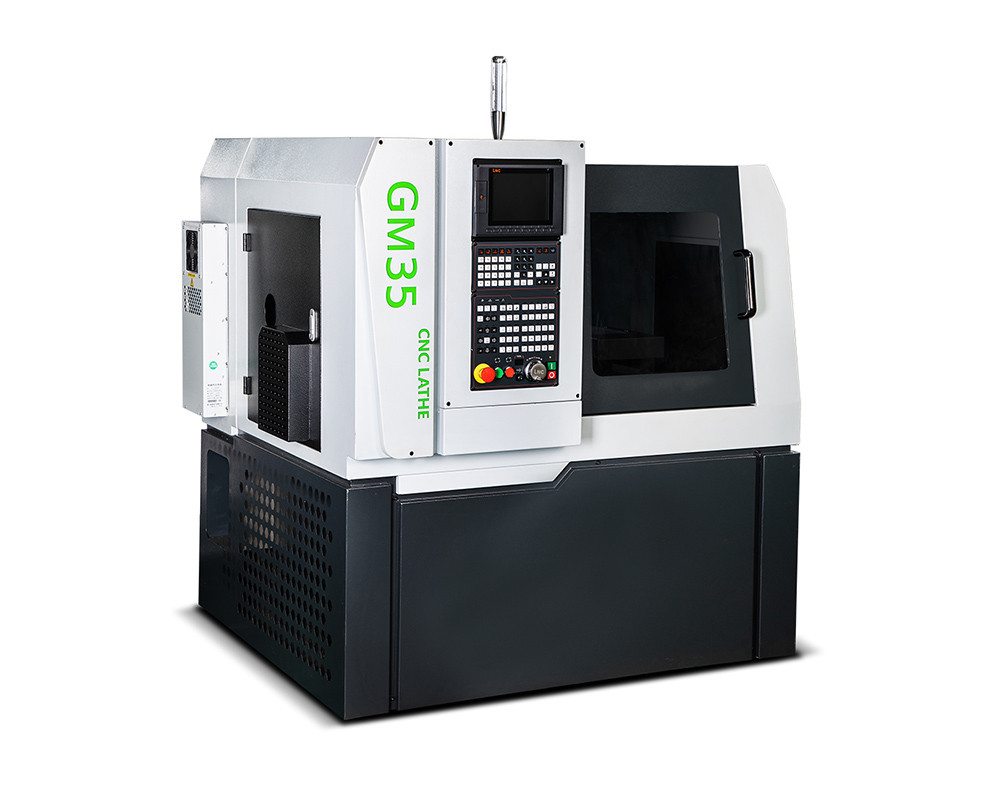

GM35

高效率?高精度?高光潔度?高利用率的 GM35 和 GM55 系列,是實現精密加工的高性價產品。
1. 高效率:主軸轉速 6000 轉,快速移動 24 米 / 秒,可實現高速加工。
2. 高精度:精選進口部件為主配置,通過先進的安裝和檢測工藝,實現 μ 級精密車削。
3. 高光潔度:穩定的切削特性,精選進口軸承,配有高精密的磁環編碼器,展現出高光亮的產品效果。
4. 高利用率:可實現以車代磨,可粗精車工序合并,設備利用率高。
聯系我們
產品詳情
高性能線軌車床技術參數Techincal data 單位Unit GM35 GM55
加工范圍
working area
最大回轉直徑
床身/ 拖板
Max.swing diameter
Over bed/over slide
mm 320/130 420/140
最大加工長度 Max.turning length mm 100 100
最大車削直徑 Max.turning dia mm 110 169
最大過棒料直徑 Max.bar through-hole mm 25 45
主軸
Spindle
主軸端部形式 Spindle nose size type A2-5/A2-6 A2-6
主軸孔直徑 Spindle through hole mm 56/62 62
主軸電機功率 Spindle drive motor kw 7.5/11 7.5/11
主軸最高轉速 Max.Spindle speed rpm 5000 4200
主軸夾持方式 Work piece clamping method N/A 8/10 液壓寸卡盤
Hydraulic chuck
8/10 液壓寸卡盤
Hydraulic chuck
Work piece clamping method N/A 4 寸液壓卡盤(選)
Hydraulic chuck
6 液壓寸卡盤(選)
Hydraulic chuck
床身結構
Bed structure
床身結構 Bed structure type 45°整體
Integral bed
30°整體
Integral bed
行程
Axis stroke
X 軸移動量 X-axis travel mm 260 320
Z 軸移動量 Z-axis travel mm 250 270
X 軸快速移動 X-axis rapid traverse m/min 24 24
Z 軸快速移動 Z-axis rapid traverse m/min 24 24
刀架
Turret
標準刀座形式 Toolholder type N/A 排刀
blade row
排刀
blade row
刀具尺寸
車削/鏜孔
Tool size
Turning/Boring
mm 16x16/φ20 20X20/φ25
精度
Accuracy
重復定位精度 X/Z axis repeating postioning accuracy mm 0.002 0.002
其他
Others
機床尺寸
(長x寬x高)
Overall size(LxWxH) mm 1500x1350x1500 1800x1600x1580
機床重量 Net weight KG 1600 2100
標準附件:工具箱,說明書,使用手冊,潤滑系統,電控系統,冷卻系統,照明系統,液壓筒夾
Standard: Toolbox, instruction manual, instruction manual, lubrication system, electronic control system, cooling system, lighting system, hydraulic collet
選配附件:動力頭,自動門,桁架上下料,6 關節機器人,自動送料機,排屑機,視覺系統,對刀儀,防碰撞儀,高壓冷卻系統,自動斷屑程序,自動檢測系統
Optional: Power head, automatic door, truss loading and unloading, 6-joint robot, automatic feeder, chip conveyor, vision system,Tool setting instrument, anti-collision instrument, high pressure cooling system, automatic chip breaking program, automatic detection system
