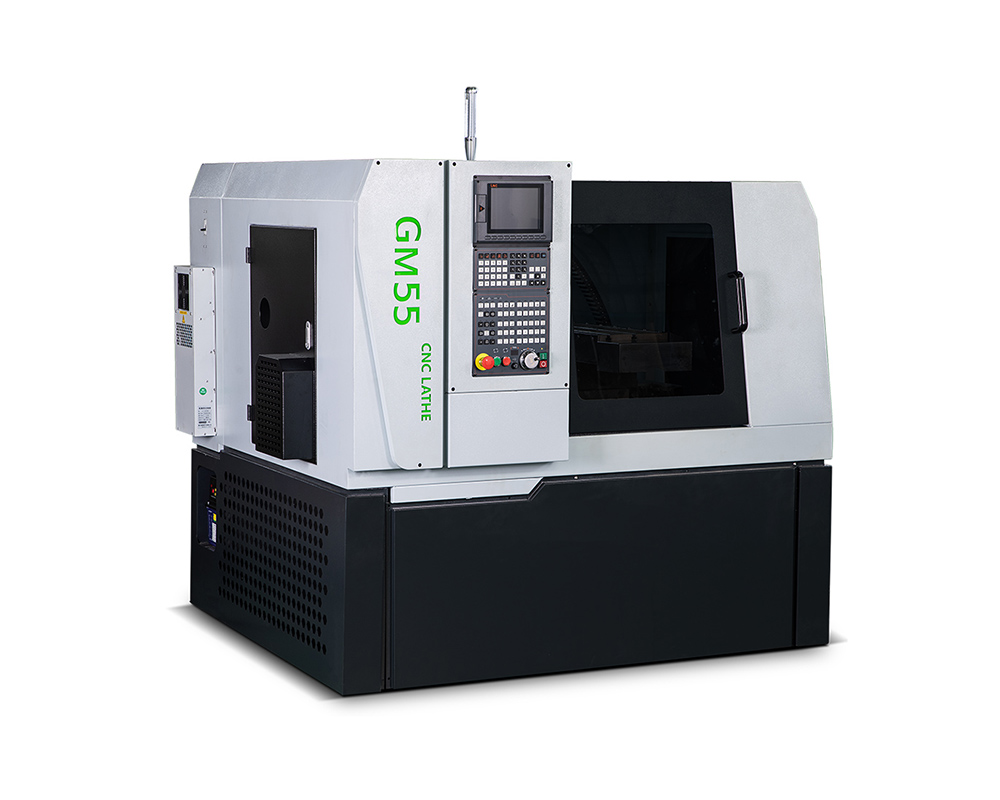

GM55
高效率?高精度?高光潔度?高利用率的 GM35 和 GM55 系列，是實現精密加工的高性價產品。
1. 高效率：主軸轉速 6000 轉，快速移動 24 米 / 秒，可實現高速加工。
2. 高精度：精選進口部件為主配置，通過先進的安裝和檢測工藝，實現 μ 級精密車削。
3. 高光潔度：穩定的切削特性，精選進口軸承，配有高精密的磁環編碼器，展現出高光亮的產品效果。
4. 高利用率：可實現以車代磨，可粗精車工序合并，設備利用率高。
聯系我們
1. 高效率：主軸轉速 6000 轉，快速移動 24 米 / 秒，可實現高速加工。
2. 高精度：精選進口部件為主配置，通過先進的安裝和檢測工藝，實現 μ 級精密車削。
3. 高光潔度：穩定的切削特性，精選進口軸承，配有高精密的磁環編碼器，展現出高光亮的產品效果。
4. 高利用率：可實現以車代磨，可粗精車工序合并，設備利用率高。
產品詳情
| 高性能線軌車床技術參數Techincal data | 單位Unit | GM35 | GM55 | ||
|
加工范圍 working area |
最大回轉直徑 床身/ 拖板 |
Max.swing diameter Over bed/over slide |
mm | 320/130 | 420/140 |
| 最大加工長度 | Max.turning length | mm | 100 | 100 | |
| 最大車削直徑 | Max.turning dia | mm | 110 | 169 | |
| 最大過棒料直徑 | Max.bar through-hole | mm | 25 | 45 | |
|
主軸 Spindle |
主軸端部形式 | Spindle nose size | type | A2-5/A2-6 | A2-6 |
| 主軸孔直徑 | Spindle through hole | mm | 56/62 | 62 | |
| 主軸電機功率 | Spindle drive motor | kw | 7.5/11 | 7.5/11 | |
| 主軸最高轉速 | Max.Spindle speed | rpm | 5000 | 4200 | |
| 主軸夾持方式 | Work piece clamping method | N/A |
8/10 液壓寸卡盤 Hydraulic chuck |
8/10 液壓寸卡盤 Hydraulic chuck |
|
| Work piece clamping method | N/A |
4 寸液壓卡盤（選） Hydraulic chuck |
6 液壓寸卡盤（選） Hydraulic chuck |
||
|
床身結構 Bed structure |
床身結構 | Bed structure | type |
45°整體 Integral bed |
30°整體 Integral bed |
|
行程 Axis stroke |
X 軸移動量 | X-axis travel | mm | 260 | 320 |
| Z 軸移動量 | Z-axis travel | mm | 250 | 270 | |
| X 軸快速移動 | X-axis rapid traverse | m/min | 24 | 24 | |
| Z 軸快速移動 | Z-axis rapid traverse | m/min | 24 | 24 | |
|
刀架 Turret |
標準刀座形式 | Toolholder type | N/A |
排刀 blade row |
排刀 blade row |
|
刀具尺寸 車削/鏜孔 |
Tool size Turning/Boring |
mm | 16x16/φ20 | 20X20/φ25 | |
|
精度 Accuracy |
重復定位精度 | X/Z axis repeating postioning accuracy | mm | 0.002 | 0.002 |
|
其他 Others |
機床尺寸 （長x寬x高） |
Overall size(LxWxH) | mm | 1500x1350x1500 | 1800x1600x1580 |
| 機床重量 | Net weight | KG | 1600 | 2100 | |
|
標準附件：工具箱，說明書，使用手冊，潤滑系統，電控系統，冷卻系統，照明系統，液壓筒夾 Standard: Toolbox, instruction manual, instruction manual, lubrication system, electronic control system, cooling system, lighting system, hydraulic collet |
|||||
|
選配附件：動力頭，自動門，桁架上下料，6 關節機器人，自動送料機，排屑機，視覺系統，對刀儀，防碰撞儀，高壓冷卻系統，自動斷屑程序，自動檢測系統 Optional: Power head, automatic door, truss loading and unloading, 6-joint robot, automatic feeder, chip conveyor, vision system,Tool setting instrument, anti-collision instrument, high pressure cooling system, automatic chip breaking program, automatic detection system |
|||||
